C++ 入門指南 - GUI 的基本概念

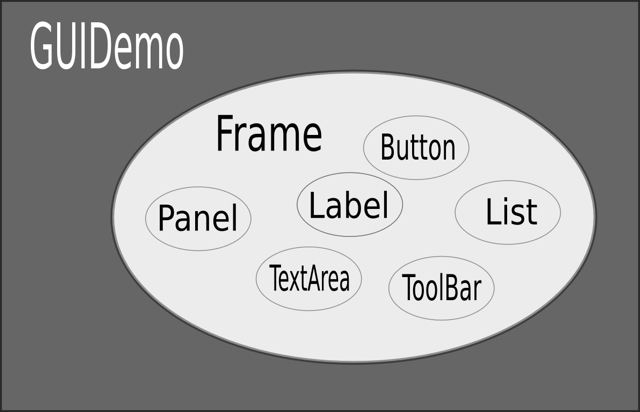

圖形介面的元件有很多種,如標籤 (label) 、按鈕 (button) 、選單 (menu) 、文字方塊 (textfield) 等等




以下列出 Qt 中常用的視窗元件
元件名稱類別名稱
視窗QWidget
標籤QLabel
按鈕QPushButton
核取方塊QCheckBox
選取方塊QRadioButton
下拉式列表QComboBox
列表QListWidget
捲動軸QScrollBar
文字方塊QLineEdit
文字區域QTextEdit
下拉式選單列QMenuBar
下拉式選單QMenu
工具列QToolBar
檔案視窗QFileDialog
色彩視窗QColorDialog
字型視窗QFontDialog
對話視窗QMessageBox


我們使用 Qt 設計 GUI ,假設專案名稱為 Demo2 ,程式將會分成三個部份
  • Demo2.h
  • Demo2.cpp
  • main.cpp


Demo2.h 為宣告 Demo2 類別的地方
#ifndef DEMO2_H
#define DEMO2_H

#include <QWidget>

class QLabel;
class QPushButton;
class QCheckBox;
class QRadioButton;
class QLineEdit;

// Demo2 繼承自 QWidget
class Demo2 : public QWidget {
    Q_OBJECT

public:
    Demo2(QWidget *parent = 0);

private:
    QLabel *b1;
    QPushButton *b2;
    QCheckBox *b3;
    QRadioButton *b4;
    QLineEdit *b5;
};

#endif

/* 《程式語言教學誌》的範例程式
    http://pydoing.blogspot.com/
    檔名:Demo2.h
    功能:示範 C++ 程式
    作者:張凱慶
    時間:西元 2012 年 10 月 */


基本的 GUI 就是設計繼承 (inherit) 自 QWidget 的類別 (class) ,然後建立版面編排物件 (object) ,並將視窗元件加入版面編排物件
#include <QtGui>
#include "Demo2.h"

Demo2::Demo2(QWidget *parent) : QWidget(parent) {
    // 將成員變數屬性初始化
    b1 = new QLabel(tr("QLabel"));
    b2 = new QPushButton(tr("QPushButton"));
    b3 = new QCheckBox(tr("QCheckBox"));
    b4 = new QRadioButton(tr("QRadioButton"));
    b5 = new QLineEdit;

    // 建立版面樣式物件
    QVBoxLayout *layout = new QVBoxLayout;
    layout->addWidget(b1);
    layout->addWidget(b2);
    layout->addWidget(b3);
    layout->addWidget(b4);
    layout->addWidget(b5);

    // 設定版面樣式與視窗標題
    setLayout(layout);
    setWindowTitle(tr("Demo2"));
}

/* 《程式語言教學誌》的範例程式
    http://pydoing.blogspot.com/
    檔名:Demo2.cpp
    功能:示範 C++ 程式
    作者:張凱慶
    時間:西元 2012 年 10 月 */


所謂繼承是使子類別 (subclass) 具有父類別 (superclass) 的特性,此例中 Demo2 為子類別,繼承父類別 QWidget ,中間用冒號 : 隔開。因此 Demo2 就是一種 QWidget , Demo2 就具有 QWidget 所定義的成員 (member) 。


最後在 main.cpp 中建立 Demo2 後,呼叫成員函數 (member function) show() ,執行程式就會顯示 GUI
#include <QtGui>
#include "Demo2.h"

int main(int argv, char **args)
{
    QApplication app(argv, args);

    Demo2 demo;
    demo.show();

    return app.exec();
}

/* 《程式語言教學誌》的範例程式
    http://pydoing.blogspot.com/
    檔名:main.cpp
    功能:示範 C++ 程式
    作者:張凱慶
    時間:西元 2012 年 10 月 */


這裡我們需要注意一下
// 建立版面樣式物件
QVBoxLayout *layout = new QVBoxLayout;
layout->addWidget(b1);
layout->addWidget(b2);
layout->addWidget(b3);
layout->addWidget(b4);
layout->addWidget(b5);


-> 這個是箭頭運算子,由於 layout 是指標 (pointer) ,用指標呼叫函數成員便得用箭頭運算子。


編譯執行這個專案,結果如下



Demo2 類別是採用 QVBoxLayout 的排版樣式, QVBoxLayout 是從上而下的一格一格版面,因此加入視窗元件時 QLabel 在最上方, QPushButton 其次,餘下類推。 Qt 還有很多排版管理,我們來看一下吧!


中英文術語對照
標籤label
按鈕button
選單menu
文字方塊textfield
繼承inherit
類別class
物件object
子類別subclass
父類別superclass
成員member
成員函數member function
指標pointer
